晶体材料的微观结构决定了其宏观物理化学性质，从药物的溶解度到电池的充放电性能，无一不与晶格排列紧密相关。X射线衍射（XRD）作为探测物质内部原子排列结构的“眼睛”，在材料科学领域占据着核心地位。其中，广角X射线衍射技术主要用于研究短程有序结构，是进行物相鉴定和晶体结构分析的最主要手段。严格遵循GB/T 19500-2004《X射线衍射分析方法通则》，是确保测试数据科学性、准确性和可比性的根本保障。
广角XRD的技术原理与核心价值
广角XRD基于布拉格方程（nλ = 2d sinθ），当单色X射线照射到晶体样品上时，满足特定角度条件的晶面会产生相干散射，形成衍射峰。通过记录衍射角（2θ）与强度的关系，可以获得反映晶体内部原子间距和排列方式的指纹图谱。
该技术在材料表征中具有不可替代的价值：
- 物相鉴定：通过与标准卡片库比对，准确识别样品中的结晶相组成。
- 定量分析：利用Rietveld精修或参考强度比法，计算各物相的质量分数。
- 晶粒尺寸与应力：通过衍射峰宽化分析，估算微晶尺寸和微观应变。
- 结晶度测定：区分结晶相与非晶相，评估材料的有序程度。
GB/T 19500-2004关键操作规范解读
该国家标准对XRD测试的仪器条件、样品制备及数据处理提出了详细要求。以下是执行广角XRD测试时必须严格把控的核心要素：
| 操作环节 | 规范要求 | 技术意义 |
|---|---|---|
| 样品制备 | 粉末研磨至325目以下，压片平整无择优取向 | 消除颗粒粗大引起的统计误差，避免晶面偏好排列导致强度失真 |
| 扫描范围 | 通常选择5°-80°或更宽，步长0.02°-0.05° | 覆盖主要衍射特征区，保证足够的分辨率以分离重叠峰 |
| 扫描速度 | 根据样品结晶度调整，通常2°-10°/min | 平衡信噪比与测试时间，弱结晶样品需降低速度以提高计数统计 |
| 仪器校准 | 定期使用标准硅粉校正零点误差和仪器宽化 | 确保衍射角位置准确，消除仪器自身因素对峰形参数的影响 |
特别需要注意的是，对于具有明显择优取向的片状或针状晶体样品，标准建议采用侧装法或旋转样品台进行测试，以减少取向效应带来的强度偏差。
典型应用场景深度解析
在制药行业，多晶型现象是影响药物生物利用度和稳定性的关键因素。广角XRD能够清晰区分不同晶型的特征衍射峰，是药典规定的晶型鉴别首选方法。通过对比原料药与制剂的XRD图谱，还可以评估加工过程中是否发生晶型转变，确保药品质量的一致性。
在新能源材料领域，锂离子电池正极材料的晶体结构完整性直接决定其电化学性能。XRD不仅可以确认合成产物的相纯度，还能通过晶胞参数的细微变化监测掺杂效果和锂含量变化。此外，对于纳米材料，通过谢乐公式计算晶粒尺寸，可以指导合成工艺优化，提升材料活性。
在无机非金属材料行业，水泥、陶瓷等产品的性能与其矿物组成密切相关。XRD能够快速定量分析熟料中的硅酸三钙、硅酸二钙等主要矿物相含量，为生产工艺控制和质量评定提供直接依据。
数据解析与常见误区规避
XRD数据的解析不仅仅是简单的峰值匹配，更需要结合晶体学知识进行深入分析。常见的误区包括忽视背景干扰、错误识别非晶弥散峰以及忽略固溶体引起的峰位偏移。规范的解析流程要求先进行平滑和背底扣除，再进行寻峰和指标化。对于复杂多相体系，建议采用全谱拟合精修方法，以获得更准确的定量结果和结构参数。
此外，定性分析时应综合考虑峰的相对强度和位置，避免仅凭单一强峰误判。建立标准化的数据库和解析模板，有助于提高分析效率和结果的可靠性。
总结
GB/T 19500-2004标准为广角X射线衍射分析提供了科学、规范的技术框架。从样品制备的细节把控到数据解析的逻辑推理，每一个环节都关乎最终结论的可信度。只有深入理解标准内涵并结合实际样品特性灵活应用，才能充分发挥XRD在晶体结构表征中的核心价值，为材料研发和质量控制提供坚实支撑。

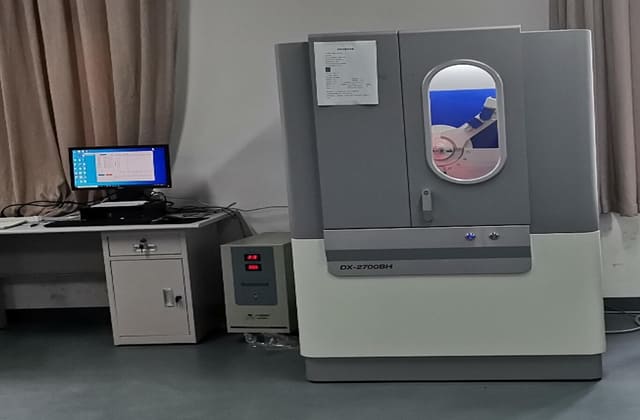

汇策生命科学检测拥有高性能广角X射线衍射仪及资深晶体学专家，严格遵循国家标准，为客户提供准确、可靠的物相鉴定与结构分析服务。欢迎联系专业工程师，获取定制化的XRD测试方案，助力您的材料科学研究与产品开发。
